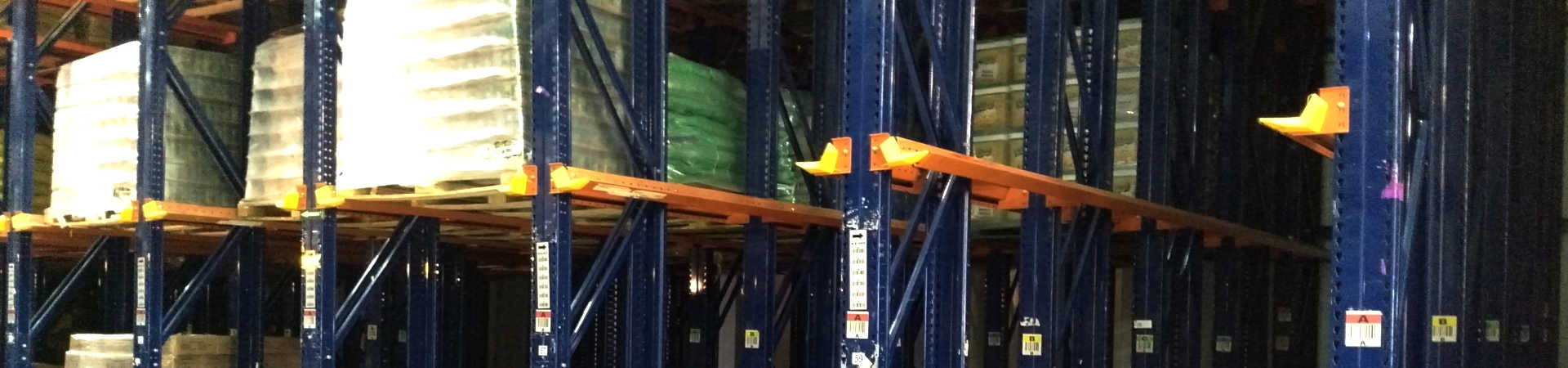

Olá! Somos a Montadora, e há mais de 30 anos respiramos o chão de fábrica e os corredores de armazéns, especialmente lidando com estruturas metálicas. Hoje, aqui no nosso blog, vamos mergulhar fundo em um tópico crucial: a Instalação de Drive-In.
Frequentemente, vejo esse sistema como uma solução fantástica para quem precisa de alta densidade de armazenagem – aquele famoso estoque compacto, geralmente operando no sistema LIFO (Último que Entra, Primeiro que Sai).
Contudo, o sucesso dessa estrutura não está apenas no conceito, mas fundamentalmente na forma como ela é montada. Muitos gestores buscam otimizar cada metro quadrado, e o Drive-In é um campeão nisso.
Entretanto, uma instalação de Drive_in mal executada pode transformar essa vantagem em uma enorme dor de cabeça operacional e, pior, um risco à segurança. Por isso, vamos desmistificar esse processo e mostrar que a instalação correta é o alicerce indispensável para a segurança, a durabilidade e a eficiência que você espera do seu investimento.
Planejamento é Tudo: A Fase Pré-Instalação
Antes mesmo de a primeira ferramenta ser pega, existe uma etapa vital que define o sucesso ou o fracasso da empreitada: o planejamento minucioso. Pensar que a instalação começa apenas com a chegada das peças é um erro comum. Na verdade, ela começa bem antes, na prancheta e na análise criteriosa do local.
Análise de Projeto: O Mapa para o Sucesso
Imagine tentar montar um quebra-cabeça complexo sem a imagem da caixa. O projeto de instalação do Drive-In é essa imagem, é o nosso mapa. Antes de qualquer coisa, é fundamental revisar detalhadamente o layout proposto e as especificações técnicas fornecidas pelo fabricante ou projetista. Isso inclui verificar:
- Dimensões Gerais: A estrutura cabe no espaço designado, considerando as folgas necessárias para operação e segurança?
- Capacidade de Carga: As especificações estão alinhadas com o peso e as dimensões dos paletes que serão armazenados?
- Layout dos Corredores: A largura e a altura dos corredores são adequadas para as empilhadeiras que operarão no sistema? Há espaço para manobras seguras?
- Detalhes Construtivos: Todos os componentes (colunas, braços, trilhos, contraventamentos) estão claramente definidos no projeto?
Essa revisão prévia evita surpresas desagradáveis durante a montagem e garante que a estrutura projetada é, de fato, a solução ideal para a sua necessidade específica.
O Palco da Montagem: Verificando as Condições do Local
Com o mapa em mãos, precisamos garantir que o terreno onde construiremos nossa estrutura está preparado. O local da instalação é o nosso palco, e ele precisa estar em perfeitas condições. Os pontos críticos a serem verificados são:
- Piso: Este é, talvez, o fator mais crítico. O piso de concreto precisa ter a resistência especificada no projeto para suportar não apenas o peso da estrutura carregada, mas também as cargas pontuais dos chumbadores. Além disso, o nivelamento é crucial. Um piso desnivelado compromete o prumo da estrutura inteira, dificultando a montagem e, principalmente, a operação segura das empilhadeiras nos túneis do Drive-In. Pequenos desníveis podem ser corrigidos com calços adequados (conforme norma), mas grandes irregularidades podem exigir intervenção no piso antes da instalação.
- Iluminação: Uma área bem iluminada não é luxo, é segurança. A equipe de montagem precisa de visibilidade clara para manusear peças, usar ferramentas e identificar riscos. A iluminação adequada também será essencial para a operação futura do sistema.
- Acessos: A área de montagem precisa ser acessível para a descarga dos materiais e a movimentação de equipamentos (como plataformas elevatórias). Corredores desobstruídos e espaço suficiente para manobra são essenciais.
Ignorar essas verificações é como construir sobre areia movediça – a estrutura pode até subir, mas a estabilidade e a segurança estarão comprometidas desde o início.
Recebimento e Conferência dos Materiais: A Checagem dos Ingredientes
Finalmente, os componentes do seu Drive-In chegam ao local. Pense nisso como receber os ingredientes para uma receita complexa e delicada. Antes de começar a “cozinhar”, é indispensável verificar se todos os ingredientes estão corretos e em perfeito estado. Esta conferência envolve:
- Quantidade: Comparar a nota fiscal e o romaneio de entrega com o que foi efetivamente recebido. Todas as colunas, vigas, braços, trilhos, contraventamentos, parafusos e chumbadores estão presentes nas quantidades especificadas no projeto?
- Qualidade e Integridade: Inspecionar visualmente as peças. Existem amassados significativos, deformações, danos no transporte, problemas na pintura ou galvanização que possam comprometer a estrutura ou sua durabilidade? Peças danificadas não devem ser utilizadas e precisam ser reportadas imediatamente ao fornecedor.
- Identificação: Verificar se os componentes correspondem às especificações do projeto (ex: tipo de perfil, espessura do aço, comprimento das peças).
Essa checagem minuciosa garante que você tem todos os “ingredientes” certos e em bom estado para iniciar a montagem do seu Drive-In com segurança e conforme o planejado.
A Equipe e Suas Ferramentas: O Coração da Montagem
Uma estrutura bem projetada e materiais de qualidade são fundamentais, mas a execução depende diretamente de quem a realiza e das ferramentas utilizadas.
Quem Monta Faz a Diferença: O Valor da Experiência
Contratar uma equipe de montagem especializada em sistemas de armazenagem, e especificamente em Drive-In, não é um custo adicional, é um investimento direto na segurança e na qualidade final da sua estrutura. Montadores experientes:
- Conhecem as Normas: Estão familiarizados com as normas técnicas ABNT (como a NBR 17150-2 para montagem) e as NRs de segurança.
- Entendem o Sistema: Sabem as particularidades da montagem de um Drive-In, como a importância crítica do alinhamento dos trilhos e a sequência correta de montagem.
- Trabalham com Segurança: Utilizam os EPIs corretos e seguem procedimentos seguros de trabalho em altura e manuseio de cargas.
- Identificam Problemas: Conseguem identificar potenciais problemas (como um piso inadequado ou uma peça danificada) antes que eles comprometam a instalação.
Optar pelo “mais barato” aqui pode sair muito caro no futuro, seja por problemas operacionais, necessidade de retrabalho ou, no pior cenário, acidentes.
Arsenal Essencial: Ferramentas Adequadas para o Trabalho
Assim como um cirurgião precisa de instrumentos precisos, a equipe de montagem necessita das ferramentas corretas e em bom estado. O arsenal essencial inclui:
- Torquímetros Calibrados: Essenciais para garantir o aperto correto dos parafusos. Um aperto insuficiente deixa a estrutura frouxa e instável; um aperto excessivo pode danificar o parafuso ou a peça. A calibração garante a precisão.
- Níveis a Laser e Prumos Magnéticos: Fundamentais para garantir a verticalidade (prumo) das colunas e o nivelamento horizontal dos braços e trilhos. A precisão aqui é inegociável.
- Ferramentas Manuais: Chaves de boca, de impacto (com controle de torque, se aplicável), alicates, martelos adequados.
- Equipamentos de Medição: Trenas de qualidade, esquadros.
- Equipamentos de Elevação: Plataformas elevatórias (PTAs) adequadas para o trabalho em altura, talhas ou outros dispositivos seguros para içar peças mais pesadas, se necessário.
- Equipamentos de Proteção Individual (EPIs): Absolutamente indispensáveis, como veremos a seguir.
Usar a ferramenta certa, da maneira certa, é meio caminho andado para uma instalação de Drive-In robusta e segura.
Segurança em Primeiro Lugar: Protocolos Indispensáveis na Instalação de Drive-In
A montagem de estruturas de armazenagem envolve riscos inerentes, como trabalho em altura, manuseio de peças pesadas e uso de ferramentas. Por isso, seguir protocolos de segurança rigorosos não é opcional, é uma obrigação legal e moral.
Seguindo as Regras do Jogo: Normas Regulamentadoras (NRs)
No Brasil, as Normas Regulamentadoras do Ministério do Trabalho definem os requisitos mínimos de segurança. Para a montagem de Drive-In, algumas são particularmente relevantes:
- NR-35 (Trabalho em Altura): Estabelece os requisitos para planejamento, organização e execução do trabalho em altura (qualquer atividade acima de 2 metros do nível inferior). Exige treinamento específico, análise de risco, permissão de trabalho e uso de sistemas de proteção contra quedas.
- NR-12 (Segurança no Trabalho em Máquinas e Equipamentos): Aplica-se ao uso de plataformas elevatórias e outras máquinas utilizadas na montagem, garantindo que sejam seguras e operadas por trabalhadores capacitados.
- NR-18 (Condições e Meio Ambiente de Trabalho na Indústria da Construção): Embora focada na construção civil, muitos de seus princípios sobre organização do canteiro, proteção contra quedas e sinalização são aplicáveis.
- NR-06 (Equipamento de Proteção Individual – EPI): Determina a obrigatoriedade do fornecimento e uso de EPIs adequados aos riscos.
Conhecer e aplicar essas NRs é fundamental para prevenir acidentes durante a instalação da estrutura Drive-In.
Zona de Trabalho Segura: Isolamento e Sinalização
Inicialmente, a equipe deve delimitar e isolar a área de trabalho da montagem com clareza, de forma a evitar o tráfego rotineiro de pessoas e equipamentos do armazém.
Para tal, ela usa recursos como cones, fitas zebradas, barreiras físicas e, adicionalmente, placas de advertência (indicando, por exemplo, “Atenção: Montagem de Estrutura” ou “Proibida a Entrada de Pessoas Não Autorizadas”). Essa medida, portanto, serve para proteger tanto os montadores quanto os demais funcionários no ambiente.
Armadura Essencial: Equipamentos de Proteção Individual (EPIs)
Cada membro da equipe de montagem deve usar, obrigatoriamente, os EPIs adequados, que geralmente incluem:
- Capacete com jugular.
- Óculos de segurança.
- Luvas de proteção (vaqueta, pigmentada, ou outra adequada ao manuseio das peças).
- Botas de segurança com biqueira de aço ou composite.
- Cinto de segurança tipo paraquedista com talabarte duplo (para trabalho em altura, conectado a um ponto de ancoragem seguro ou linha de vida).
- Protetor auricular (se houver ruído excessivo).
- Uniforme adequado.
A correta utilização dos EPIs é a última barreira de proteção do trabalhador.
Içamento Seguro: Quando o Plano de Rigging é Necessário
O manuseio de peças muito pesadas ou longas, assim como o trabalho em locais de acesso difícil, muitas vezes exige que preparemos um plano de rigging. Este plano nada mais é do que um planejamento formalizado para as operações de içamento, seja com guindastes ou outros equipamentos.
Consequentemente, nele descrevemos o peso da carga, definimos o equipamento, indicamos os pontos de amarração, avaliamos as condições do solo, estabelecemos a comunicação da equipe e listamos as medidas de segurança. Finalmente, ele serve para garantir que realizemos içamentos complexos sob controle e com segurança.
Mãos à Obra: O Passo a Passo da Instalação do Drive-In (com Foco no “Porquê”)
Com planejamento feito, equipe pronta e segurança garantida, podemos iniciar a montagem. A sequência é lógica e visa garantir estabilidade em cada etapa.
O Esqueleto da Estrutura: Montagem dos Quadros Laterais
A base da estrutura são os quadros (ou pórticos) laterais, formados por duas colunas conectadas por travessas horizontais e diagonais (contraventamentos). A montagem geralmente começa por eles, no chão ou em uma posição segura.
- Por quê? Os contraventamentos dentro do quadro dão a ele rigidez inicial, transformando as colunas e travessas em uma unidade estável, pronta para ser erguida.
Alinhamento Perfeito: Garantindo Prumo e Nível
Após montar os primeiros quadros, eles são cuidadosamente erguidos e posicionados. Aqui, o uso de níveis a laser e prumos é crucial. Cada quadro deve ficar perfeitamente na vertical (aprümado) e alinhado com os demais.
- Por quê? A verticalidade das colunas é como o alicerce de um prédio. Se as colunas estiverem inclinadas, toda a carga da estrutura não será distribuída corretamente para a fundação (o piso), gerando tensões indesejadas e instabilidade. Pequenos desvios aqui se acumulam e podem tornar a estrutura insegura ou inoperável.
Conectando Tudo: Vigas Superiores e Travamentos Longitudinais
Depois de aprumar e alinhar alguns quadros, a equipe passa a conectá-los. Nessa etapa da montagem, ela emprega vigas superiores (se especificadas no projeto) e/ou travamentos longitudinais, ou seja, as peças que se estendem ao longo do túnel.
- Por quê? Essas conexões iniciais fornecem estabilidade longitudinal à estrutura, evitando que os quadros tombem para frente ou para trás enquanto a montagem prossegue. Eles começam a “amarrar” o esqueleto.
O Caminho do Palete: Instalação dos Trilhos, Braços ou Cantoneiras
Esta fase da montagem do Drive-In se revela uma das mais críticas, visto que influencia diretamente as atividades operacionais do dia a dia.
Consequentemente, a equipe precisa instalar os elementos de apoio dos paletes (sejam eles trilhos contínuos, braços individuais ou cantoneiras) com máxima precisão, garantindo assim o nivelamento e alinhamento perfeitos no interior de cada túnel.
- Por quê? Imagine um trilho de trem torto ou desnivelado. O trem descarrilaria. No Drive-In, se os trilhos ou braços não estiverem perfeitamente nivelados e alinhados horizontalmente e em relação ao lado oposto do túnel:
- O palete pode ficar inclinado, aumentando o risco de queda da carga.
- A empilhadeira terá dificuldade em entrar e sair do túnel, podendo enroscar ou danificar a estrutura ou o palete.
- O operador pode ser forçado a fazer manobras arriscadas.
- O desgaste da estrutura e da empilhadeira aumenta.
- Exemplo prático: Um desalinhamento de poucos milímetros em um trilho pode fazer com que o garfo da empilhadeira prenda ao tentar depositar ou retirar um palete no fundo do túnel, causando atrasos, danos e frustração. A precisão aqui evita inúmeras dores de cabeça futuras.
Firmeza Total: Contraventamentos de Fundo e Topo
A equipe instala contraventamentos adicionais com o objetivo de garantir a rigidez final da estrutura, principalmente em relação a forças laterais (como um leve impacto de empilhadeira ou a movimentação da carga). Tipicamente, esses componentes são peças diagonais ou em formato de ‘X’, as quais a equipe localiza estrategicamente no fundo dos túneis e, frequentemente, no topo da estrutura também.
- Por quê? Eles funcionam como os contraventamentos de um telhado ou ponte, distribuindo as forças e impedindo que a estrutura “torça” ou se deforme lateralmente, garantindo sua estabilidade global.
A Base de Tudo: Ancoragem no Piso
Uma estrutura de armazenagem só alcança sua integridade com uma ancoragem adequada ao piso. Assim sendo, uma vez que a equipe tenha montado, nivelado e aprumado a estrutura, o próximo passo consiste em fixar as bases das colunas no concreto.
Nesse processo, a equipe emprega os chumbadores (mecânicos ou químicos) especificados no projeto. Adicionalmente, é fundamental que a equipe observe rigorosamente o tipo de chumbador, o diâmetro, a profundidade da furação e o torque de aperto, pois esses detalhes são cruciais.
- Por quê? A ancoragem é a “raiz” da estrutura. Ela impede que a estrutura deslize, tombe ou levante em caso de impacto acidental (uma colisão de empilhadeira, por exemplo). Uma ancoragem mal feita (furo raso, torque errado, chumbador inadequado) compromete toda a segurança e estabilidade do sistema. É a ligação final e vital com a fundação.
Olho Clínico: Controle de Qualidade Durante e Após a Instalação
A montagem não termina com o último parafuso apertado. Para garantir que tudo foi executado conforme as normas e o projeto, a equipe realiza (ou precisa realizar) um controle de qualidade rigoroso durante e após o processo.
Verificações Essenciais: O Checklist de Segurança
Pense nisso como o checklist de segurança antes de um voo. Durante a montagem e, principalmente, na inspeção final, é preciso verificar:
- Prumo: Todas as colunas estão verticais dentro das tolerâncias?
- Nível: Todos os trilhos, braços e vigas estão nivelados horizontalmente?
- Alinhamento: Os corredores estão retos? Os trilhos/braços de um lado estão alinhados com os do outro?
- Apertos: Todos os parafusos estão presentes e apertados com o torque especificado?
- Ancoragem: Todos os pontos de ancoragem foram instalados corretamente (tipo, profundidade, torque)?
- Componentes: Não há peças danificadas, faltando ou improvisadas?
- Folgas: As folgas operacionais (entre palete e estrutura, entre paletes) estão conforme o projeto?
Margem de Erro: Entendendo as Tolerâncias
Nenhuma montagem é absolutamente perfeita. As normas técnicas (como a ABNT NBR 17150-1 e 17150-2) estabelecem limites aceitáveis de desvio para prumo, nível e alinhamento. Esses limites, ou tolerâncias, garantem que pequenas variações, inevitáveis na prática, não comprometam a segurança ou a funcionalidade da estrutura. A equipe de montagem e o inspetor devem conhecer e verificar se a instalação está dentro dessas tolerâncias.
Inspeção Final e Liberação
Antes de entregar a estrutura para uso, uma inspeção final detalhada deve ser realizada, preferencialmente por um profissional qualificado (idealmente um engenheiro). Esta revisão confirma que todos os itens do checklist estão OK, que a estrutura está conforme o projeto e as normas, e que é segura para operação. Somente após essa aprovação formal a estrutura deve ser liberada.
Papelada Importante: Documentação e Liberação Formal
Uma instalação profissional e segura vem acompanhada da documentação correta, que formaliza a responsabilidade técnica e orienta o uso futuro.
Selo de Qualidade: A Anotação de Responsabilidade Técnica (ART)
Para qualquer montagem de estrutura de armazenagem, é fundamental a emissão da ART (Anotação de Responsabilidade Técnica) junto ao CREA (Conselho Regional de Engenharia e Agronomia). Este documento é assinado por um engenheiro habilitado que assume a responsabilidade técnica pela correta execução da montagem, atestando que ela seguiu o projeto e as normas vigentes. A ART é uma garantia de segurança e conformidade para o proprietário do armazém.
O Guia do Usuário: Manual de Uso e Manutenção
Primeiramente, o fabricante da estrutura fornece um manual detalhado. Este documento, necessariamente, inclui informações sobre capacidade de carga, especificações dos paletes recomendados e instruções para operação segura – detalhando, por exemplo, a forma correta de a empilhadeira entrar e sair dos túneis.
Além disso, e de maneira crucial, o manual apresenta as recomendações para inspeção e manutenção periódica. Posteriormente, o fabricante entrega este guia ao cliente, assegurando também que os operadores e gestores o mantenham sempre acessível para consulta.
Capacidade à Vista: Instalação das Placas de Carga
Placas de carga legíveis e duráveis devem ser instaladas em locais visíveis na estrutura. Elas informam a capacidade máxima de peso por nível ou por palete, as dimensões máximas do palete permitido e outras informações relevantes de segurança. Operar a estrutura sem essas placas ou desrespeitando seus limites é um risco grave.
Evitando Dores de Cabeça: Erros Comuns na Instalação de Drive-In e Como Fugir Deles
Mesmo com planejamento, erros podem acontecer. Conhecer os mais comuns ajuda a preveni-los:
- Falta de Prumo ou Nivelamento: Causa problemas operacionais e sobrecarga em componentes. Prevenção: Uso constante de níveis e prumos de qualidade, verificação do piso antes de iniciar.
- Aperto Incorreto de Parafusos: Frouxo causa instabilidade; excessivo danifica peças. Prevenção: Uso obrigatório de torquímetros calibrados e seguir as especificações do projeto.
- Alinhamento Incorreto dos Trilhos/Braços: Dificulta a operação, causa danos. Prevenção: Medição cuidadosa, uso de gabaritos se necessário, atenção redobrada nesta etapa crítica.
- Ancoragem Deficiente: Comprometer a estabilidade geral. Prevenção: Seguir rigorosamente as especificações de tipo, profundidade e torque do chumbador, verificar a qualidade do concreto.
- Não Seguir o Projeto: Usar peças erradas, alterar espaçamentos. Prevenção: Seguir o projeto à risca, consultar o responsável técnico em caso de dúvidas ou necessidade de adaptação.
- Ignorar Condições do Piso: Montar sobre piso inadequado. Prevenção: Avaliação criteriosa do piso na fase de planejamento.
- Falta de Atenção à Segurança: Não usar EPIs, não isolar a área. Prevenção: Cultura de segurança, fiscalização constante, treinamento.
A melhor forma de fugir dessas armadilhas é contratar profissionais qualificados e supervisionar o processo de perto, garantindo que as boas práticas e as normas sejam seguidas.
A Escolha Certa: Contratando o Instalador Ideal para seu Drive-In
Como vimos, a qualidade da instalação do Drive-In é determinante. Ao escolher uma empresa montadora, considere:
- Experiência Comprovada: Procure empresas com portfólio específico em montagem de Drive-In. Peça referências.
- Qualificação da Equipe: Verifique se os montadores possuem treinamentos (NR-35, operação de PTA) e experiência.
- Compromisso com a Segurança: A empresa tem uma política de segurança clara? Fornece os EPIs adequados? Segue as NRs?
- Conhecimento Técnico e Normativo: A empresa demonstra conhecer as normas ABNT e as boas práticas de montagem?
- Seguro de Responsabilidade Civil: Garante cobertura em caso de acidentes ou danos durante a montagem.
- Fornecimento de ART: Confirme que a empresa fornecerá a ART da montagem assinada por um engenheiro responsável.
Conclusão: Segurança e Eficiência Começam na Instalação Bem-Feita
Recapitulando nossa jornada, fica claro que a instalação de um sistema Drive-In vai muito além de simplesmente encaixar peças metálicas. É um processo técnico que exige planejamento detalhado, execução precisa por profissionais qualificados, rigorosos controles de segurança e qualidade, e atenção às normas técnicas.
Uma instalação bem-feita é a fundação sobre a qual repousam não apenas seus paletes, mas também a segurança da sua equipe e a eficiência da sua operação logística.
Dessa forma, quando você investe tempo e recursos na execução correta de todas as fases – abrangendo a análise do piso, o aperto final dos parafusos e a emissão da ART –, você garante, por um lado, tranquilidade operacional e durabilidade estrutural. Por outro lado, você também minimiza custos de manutenção e, essencialmente, estabelece um local de trabalho seguro.
Como a Montadora WZ Pode Ajudar Com a Instalação do Drive-In?
Na Montadora WZ, com nossos 30 anos de experiência prática na indústria e um profundo conhecimento em sistemas de armazenagem e normas técnicas, entendemos a importância crítica de cada detalhe na montagem. Nosso compromisso vai além de entregar uma estrutura; buscamos ser o parceiro ideal para garantir que seu investimento em armazenagem traga os resultados esperados com máxima segurança e eficiência, desde o primeiro dia de operação.
Esperamos que este guia detalhado ajude você a entender melhor os desafios e as melhores práticas para a instalação de Drive-In. Se tiver dúvidas ou precisar de um parceiro confiável para seu próximo projeto, conte conosco!
