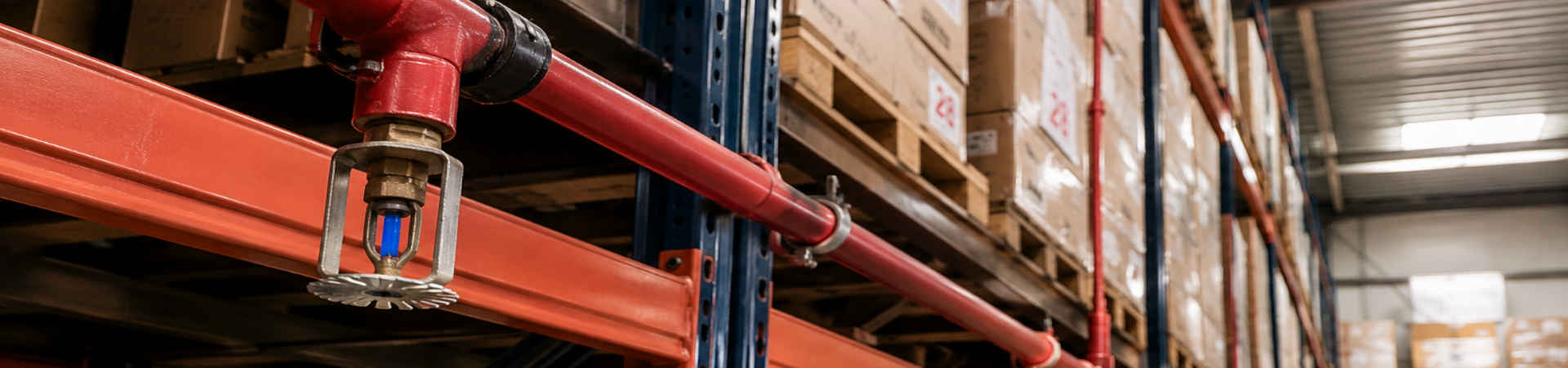

Os sprinklers em porta paletes desempenham um papel decisivo na proteção de centros de distribuição, armazéns e galpões logísticos que armazenam grandes volumes de materiais em estruturas verticalizadas. À medida que as operações buscam aumentar a capacidade de armazenagem por meio de porta-paletes cada vez mais altos, o desafio de controlar um princípio de incêndio também cresce. Afinal, quanto maior a altura de estocagem, maior é a dificuldade para que a água dos sprinklers instalados no teto alcance rapidamente o foco do incêndio.
Esse cenário ocorre porque o fogo tende a subir rapidamente pelos espaços existentes entre as cargas armazenadas. Esses corredores verticais funcionam como verdadeiras chaminés, favorecendo a circulação de ar quente e acelerando a propagação das chamas. Esse fenômeno, conhecido como efeito chaminé, pode fazer com que um pequeno foco de incêndio se transforme em um evento de grandes proporções antes mesmo que os sprinklers convencionais do teto consigam atuar de maneira eficiente.
Por que os Sprinklers In-Rack são indispensáveis em armazéns modernos?
Muitos produtos atualmente armazenados apresentam elevada carga de incêndio. Embalagens plásticas, papelão, filmes stretch, pallets de madeira, produtos químicos e diversos materiais combustíveis aumentam significativamente o risco de propagação das chamas. Por esse motivo, projetos modernos de proteção contra incêndio em galpão passaram a incorporar soluções muito mais eficientes, entre elas os Sprinklers In-Rack.
Nesse contexto, a instalação dos sprinklers diretamente na estrutura dos porta-paletes tornou-se uma das estratégias mais eficazes para controlar o incêndio logo em seus primeiros instantes. Entretanto, esse sistema exige planejamento, integração entre os projetos hidráulico e estrutural e atendimento rigoroso às exigências do Corpo de Bombeiros, das seguradoras e das normas técnicas nacionais e internacionais.
Neste artigo, você entenderá como funcionam os sprinklers em porta paletes, quando eles são obrigatórios, quais normas devem ser consideradas durante o projeto e quais cuidados fazem toda a diferença durante a montagem das estruturas de armazenagem.
O que são Sprinklers In-Rack?
Os Sprinklers In-Rack são aspersores instalados dentro da própria estrutura de armazenagem, distribuídos ao longo dos níveis dos porta-paletes. Diferentemente dos sprinklers convencionais, localizados apenas na cobertura do galpão, esse sistema leva a água diretamente para o interior da estocagem, reduzindo drasticamente o tempo necessário para controlar o incêndio.
Na prática, são instalados ramais hidráulicos horizontais e colunas verticais integrados à estrutura metálica. Os bicos aspersores ficam estrategicamente posicionados entre os níveis de armazenagem, normalmente acompanhando a distribuição das longarinas.
Essa configuração faz com que a água seja descarregada exatamente onde o incêndio ocorre, antes que o calor consiga atingir níveis superiores da estrutura. Consequentemente, reduz-se a propagação das chamas, minimizam-se os danos aos produtos armazenados e aumenta-se a segurança das pessoas envolvidas na operação.
Outro aspecto importante é que os sprinklers em porta paletes trabalham em conjunto com os sprinklers instalados no teto. Eles não substituem o sistema convencional, mas atuam como uma camada adicional de proteção, especialmente em operações com elevada densidade de armazenagem.
Esse tipo de solução é bastante comum em centros logísticos de grandes indústrias, operadores logísticos, empresas do setor farmacêutico, alimentício, varejista e e-commerce, onde a verticalização da armazenagem se tornou indispensável para otimizar o uso do espaço.
Além disso, o crescimento dos galpões com pé-direito elevado tornou os sistemas In-Rack praticamente indispensáveis em diversos projetos modernos.
Por que os sprinklers de teto nem sempre são suficientes?
Durante muitos anos, os sistemas de sprinklers instalados exclusivamente na cobertura atenderam boa parte das necessidades dos armazéns. Entretanto, o cenário logístico mudou.
Hoje, é comum encontrar estruturas porta-paletes com alturas superiores a 12, 15 ou até 20 metros. Nessa configuração, o calor produzido pelo incêndio leva algum tempo para atingir os aspersores instalados na cobertura.
Enquanto isso acontece, as chamas continuam avançando rapidamente pelos corredores formados entre as cargas.
O problema torna-se ainda mais crítico quando os materiais armazenados possuem alta combustibilidade.
Entre os produtos que mais elevam o risco estão:
- embalagens plásticas;
- papelão ondulado;
- filmes de polietileno;
- pallets de madeira;
- produtos químicos;
- líquidos inflamáveis;
- materiais Classe III e Classe IV.
Nessas situações, esperar apenas pelo acionamento dos sprinklers do teto pode significar um atraso precioso no combate ao incêndio.
Os Sprinklers In-Rack eliminam justamente esse intervalo crítico, atuando muito mais próximos da origem do fogo.
Como resultado, há menor geração de calor, menor produção de fumaça e redução significativa da propagação vertical das chamas.
Quando o Corpo de Bombeiros e as seguradoras exigem Sprinklers In-Rack?
Embora cada projeto seja analisado individualmente, existem situações em que a instalação dos sprinklers em porta paletes deixa de ser apenas uma recomendação técnica e passa a ser uma exigência para aprovação do projeto de incêndio.
De forma geral, os principais fatores considerados pelos Corpos de Bombeiros e pelas seguradoras são:
- altura da armazenagem;
- tipo de mercadoria estocada;
- carga de incêndio;
- configuração dos corredores;
- altura do galpão;
- tipo de sistema de armazenagem utilizado.
Em muitos empreendimentos, estruturas com armazenamento superior a aproximadamente nove metros já exigem uma análise mais detalhada do sistema de combate a incêndio.
Quando a armazenagem ultrapassa essa altura e reúne materiais classificados como Classe III ou Classe IV — como plásticos, papelão, embalagens sintéticas e líquidos combustíveis — o projeto passa a exigir, na maioria dos casos, a instalação de Sprinklers In-Rack. Dessa forma, o sistema atende às exigências técnicas estabelecidas pelas normas e oferece uma proteção mais eficiente para esse tipo de operação.
Normas do Corpo de Bombeiros
Além do atendimento às Normas do Corpo de Bombeiros galpão, as seguradoras também analisam cuidadosamente o projeto antes de conceder cobertura patrimonial.
Na prática, empresas que não adotam sistemas de proteção compatíveis com o risco da operação podem enfrentar dificuldades para contratar seguros ou pagar prêmios significativamente mais elevados.
Por isso, investir em um projeto adequado representa não apenas uma medida de segurança, mas também uma estratégia para reduzir riscos financeiros.
Outro ponto que merece atenção é a obtenção ou a renovação do Auto de Vistoria do Corpo de Bombeiros (AVCB). Dependendo das características do empreendimento, o Corpo de Bombeiros pode exigir a comprovação de que todo o sistema de proteção contra incêndio foi projetado e instalado de acordo com critérios técnicos reconhecidos no Brasil e no exterior.
Por isso, conhecer e aplicar as normas específicas para sistemas de sprinklers é fundamental durante o desenvolvimento do projeto. Na próxima seção, você entenderá quais são as principais normas que orientam o dimensionamento, a instalação e o funcionamento desses sistemas.
Antes mesmo da instalação hidráulica, porém, existe um desafio importante que muitas empresas descobrem apenas durante a montagem: como proteger toda essa tubulação contra impactos provocados pelas empilhadeiras sem comprometer a operação logística.
Esse é um dos aspectos mais críticos em projetos de armazenagem moderna e será o próximo tema deste artigo.
Leitura recomendada: Durante o planejamento da estrutura, vale conhecer também o artigo Montagem e Desmontagem de Porta Paletes, que mostra como uma montagem correta reduz retrabalhos e aumenta a vida útil do sistema. Também é importante consultar Normas de armazenagem porta-paletes: riscos normativos, que apresenta os principais requisitos técnicos para instalações seguras.
O desafio físico: como proteger os Sprinklers In-Rack contra impactos
Projetar um sistema de sprinklers em porta paletes vai muito além do dimensionamento hidráulico. Na prática, um dos maiores desafios está em garantir que toda a tubulação permaneça protegida durante a operação diária do armazém.
Empilhadeiras retráteis, selecionadoras de pedidos, transpaleteiras elétricas e outros equipamentos circulam constantemente pelos corredores de armazenagem. Mesmo com operadores experientes, pequenas colisões podem ocorrer durante a movimentação das cargas, principalmente em operações de alta intensidade.
Se um tubo ou um bico aspersor sofrer um impacto, as consequências podem ser significativas. Além dos danos ao sistema de combate a incêndio, existe o risco de rompimento da tubulação, vazamento de água, interrupção das operações, perdas de mercadorias e custos elevados de manutenção. Em casos mais graves, o sistema pode ficar comprometido justamente quando for mais necessário.
Por esse motivo, a proteção mecânica dos sprinklers deve ser considerada desde a fase de projeto da estrutura porta-paletes.
A importância dos protetores de sprinkler
Uma das soluções mais utilizadas consiste na instalação de protetores metálicos, popularmente conhecidos como gaiolas de proteção.
Fabricadas em aço de alta resistência, essas proteções envolvem os bicos aspersores sem interferir na dispersão da água quando ocorre o acionamento do sistema. Sua principal função é absorver pequenos impactos causados por pallets, cargas desalinhadas ou movimentações involuntárias dos equipamentos de movimentação.
Embora pareçam componentes simples, esses protetores exercem um papel fundamental para preservar a integridade do sistema de combate a incêndio ao longo dos anos.
Além disso, sua utilização costuma ser recomendada em projetos que apresentam elevado fluxo operacional, reduzindo significativamente a necessidade de substituições corretivas.
O projeto geométrico faz toda a diferença
Entretanto, apenas instalar protetores não resolve todos os problemas.
Na experiência prática da Montadora WZ, um dos fatores que mais contribuem para a segurança dos sprinklers em porta paletes é o correto posicionamento da tubulação durante a montagem da estrutura.
Em vez de deixar tubos e conexões projetados para dentro dos corredores de circulação, o projeto geométrico deve prever o recuo das tubulações junto aos montantes do porta-paletes. Dessa forma, os componentes hidráulicos permanecem protegidos pela própria estrutura metálica.
Esse conceito reduz significativamente a exposição a impactos e facilita tanto a operação das empilhadeiras quanto futuras manutenções.
Outro benefício importante é a preservação da largura útil dos corredores, evitando interferências na movimentação das cargas.
Quando o projeto estrutural e o projeto hidráulico são desenvolvidos de forma integrada, a instalação torna-se muito mais eficiente e segura.
Planejamento evita adaptações futuras
Infelizmente, ainda é comum encontrar galpões onde o sistema de sprinklers foi instalado somente após a conclusão da montagem das estantes.
Nessas situações, torna-se necessário realizar novas furações, reposicionar longarinas, alterar níveis de armazenagem e adaptar suportes improvisados para acomodar a tubulação.
Além de elevar os custos da obra, essas intervenções aumentam o tempo de parada da operação e podem comprometer o desempenho estrutural do sistema quando executadas sem o devido planejamento.
Por isso, empresas especializadas em montagem de porta-paletes recomendam que o projeto hidráulico seja desenvolvido simultaneamente ao projeto de armazenagem.
Essa integração reduz retrabalhos, facilita futuras ampliações e proporciona um resultado muito mais seguro.
NFPA 13 e ABNT NBR 10897: as principais normas para Sprinklers In-Rack
Quando o assunto é segurança contra incêndio nos armazéns, não existe espaço para improvisações. Todo sistema deve ser projetado com base em normas técnicas reconhecidas, garantindo que o desempenho esperado seja alcançado em uma situação real de emergência.
Entre as referências mais importantes estão a NFPA 13 e a ABNT NBR 10897.
Embora possuam escopos distintos, ambas estabelecem critérios essenciais para o projeto, instalação, inspeção e manutenção dos sistemas automáticos de sprinklers.
O que estabelece a NFPA 13?
A NFPA 13 (Standard for the Installation of Sprinkler Systems) é considerada uma das normas mais completas do mundo para sistemas automáticos de combate a incêndio.
Seu conteúdo aborda, entre diversos aspectos:
- classificação dos materiais armazenados;
- altura máxima de estocagem;
- tipos de sprinklers permitidos;
- critérios de instalação dos Sprinklers In-Rack;
- espaçamento entre aspersores;
- áreas de operação hidráulica;
- demanda mínima de vazão e pressão;
- posicionamento das tubulações;
- requisitos para zonas de controle.
Na prática, a NFPA 13 relaciona diretamente o tipo de mercadoria armazenada com o sistema de proteção necessário.
Isso significa que dois galpões com a mesma altura podem exigir soluções completamente diferentes, dependendo da carga de incêndio existente.
Materiais plásticos, por exemplo, normalmente demandam sistemas muito mais robustos do que produtos metálicos ou cargas não combustíveis.
Essa análise individualizada torna o projeto muito mais eficiente e evita tanto o subdimensionamento quanto investimentos desnecessários.
O papel da ABNT NBR 10897
No Brasil, a principal referência técnica é a ABNT NBR 10897 – Sistemas de proteção contra incêndio por chuveiros automáticos.
Essa norma estabelece requisitos para o projeto, instalação e manutenção dos sistemas de sprinklers utilizados nas edificações brasileiras.
Entre os aspectos abordados estão:
- dimensionamento hidráulico;
- materiais permitidos para tubulações;
- diâmetros mínimos das redes;
- critérios de instalação;
- inspeções periódicas;
- ensaios de funcionamento;
- manutenção preventiva.
Além disso, a NBR 10897 trabalha em conjunto com as Instruções Técnicas publicadas pelos Corpos de Bombeiros de cada estado, que podem apresentar exigências complementares de acordo com a ocupação e o nível de risco da edificação.
Por isso, a equipe responsável pelo projeto precisa considerar, desde o início, as normas nacionais, os regulamentos estaduais e, quando aplicável, os requisitos estabelecidos pelas seguradoras. Dessa forma, garante um sistema em conformidade com a legislação e adequado ao nível de risco da operação.
Pressão, vazão e zonas de controle
Entre todos os parâmetros definidos pelas normas, três merecem atenção especial durante o desenvolvimento dos sprinklers em porta paletes.
O primeiro é a pressão hidráulica, responsável por garantir que a água alcance o padrão de descarga previsto em projeto.
O segundo é a vazão, que determina o volume de água necessário para controlar o incêndio na área protegida.
Já o terceiro envolve as chamadas zonas de controle, que dividem o sistema em setores independentes. Essa configuração facilita inspeções, testes, manutenções e eventuais intervenções sem comprometer toda a rede de combate a incêndio.
Além disso, a correta setorização permite uma resposta mais eficiente em situações de emergência e reduz o tempo necessário para restabelecer o sistema após uma ocorrência.
A integração entre estrutura e sistema hidráulico
Um erro recorrente em muitos empreendimentos é tratar a estrutura metálica e o sistema hidráulico como projetos independentes.
Na realidade, ambos precisam funcionar como um único conjunto.
Quando a equipe prevê a passagem das tubulações ainda na fase de concepção do porta-paletes, consegue posicionar montantes, travessas, diagonais e longarinas de forma estratégica. Assim, cria espaços adequados para a instalação das redes hidráulicas, evita interferências durante a montagem e garante uma integração mais eficiente entre a estrutura metálica e o sistema de proteção contra incêndio.
Essa integração melhora a qualidade da instalação, reduz interferências durante a montagem e proporciona um ambiente mais seguro para operadores e equipes de manutenção.
Além disso, futuras ampliações da armazenagem tornam-se muito mais simples, já que o sistema foi concebido pensando no crescimento da operação.
Visão do Especialista WZ: o planejamento começa antes da primeira peça ser montada
Na prática, muitas empresas cometem o erro de planejar o sistema de combate a incêndio somente depois de concluir a instalação da estrutura porta-paletes. Como consequência, precisam realizar adaptações que aumentam os custos, atrasam o cronograma da obra e podem comprometer a eficiência da solução adotada.
Essa decisão, aparentemente simples, costuma gerar uma série de adaptações que aumentam os custos da obra, prolongam o cronograma e, em alguns casos, comprometem a eficiência operacional do armazém.
Na Montadora WZ, a experiência acumulada em projetos de montagem e desmontagem de estruturas de armazenagem mostra que o melhor momento para planejar os sprinklers em porta paletes é durante a fase de desenvolvimento do layout.
Quando as equipes desenvolvem o projeto estrutural e o projeto hidráulico de forma integrada, conseguem prever a passagem das tubulações, definir o posicionamento dos aspersores e instalar todos os componentes sem interferir na operação logística. Além disso, essa integração reduz retrabalhos, agiliza a montagem e aumenta a eficiência do sistema de proteção contra incêndio.
Essa integração também facilita futuras ampliações. Se a empresa decidir aumentar o número de níveis de armazenagem ou expandir a área do porta-paletes, o sistema de sprinklers já estará preparado para receber as adaptações necessárias, reduzindo o tempo de parada e evitando intervenções complexas.
Outro benefício importante está relacionado à manutenção. Tubulações corretamente posicionadas, registros bem distribuídos e zonas de controle claramente identificadas tornam inspeções, testes e reparos muito mais rápidos e seguros.
Em outras palavras, investir em planejamento representa economia durante toda a vida útil da instalação.
Erros que podem comprometer a eficiência dos sprinklers em porta paletes
Mesmo quando o projeto hidráulico atende às exigências das normas, alguns erros de execução podem reduzir significativamente a eficiência do sistema.
Entre os problemas mais frequentes estão:
- instalar tubulações sem considerar a movimentação das empilhadeiras;
- posicionar os aspersores muito próximos às cargas armazenadas;
- utilizar suportes improvisados para fixação das tubulações;
- bloquear parcialmente a descarga de água com acessórios ou componentes da estrutura;
- deixar de instalar protetores metálicos nos aspersores expostos a impactos;
- modificar os níveis das longarinas sem avaliar os reflexos sobre o sistema hidráulico;
- ampliar a capacidade de armazenagem sem revisar o projeto de proteção contra incêndio.
Além disso, alterações realizadas após a instalação original exigem nova análise técnica. Mudanças aparentemente pequenas, como a substituição de pallets de madeira por pallets plásticos ou o aumento da altura de empilhamento, podem alterar a classificação de risco da operação e demandar adequações no sistema de sprinklers.
Por isso, profissionais habilitados devem acompanhar qualquer intervenção no sistema. Dessa forma, a empresa garante a conformidade com a ABNT NBR 10897, a NFPA 13 e as Instruções Técnicas do Corpo de Bombeiros vigentes no estado onde o empreendimento está localizado, além de preservar a segurança e o desempenho da instalação.
A importância da inspeção e da manutenção preventiva
Instalar um sistema eficiente é apenas o primeiro passo. Para que os sprinklers em porta paletes continuem oferecendo o desempenho esperado, é indispensável estabelecer um programa de inspeção e manutenção preventiva.
Durante a rotina operacional, é recomendável verificar periodicamente se existem tubulações danificadas, aspersores desalinhados, protetores deformados ou obstruções provocadas pelo armazenamento inadequado das cargas.
Da mesma forma, qualquer impacto causado por equipamentos de movimentação deve ser comunicado imediatamente para avaliação técnica, mesmo quando não houver vazamentos aparentes. Pequenas deformações podem comprometer o funcionamento do sistema em uma situação real de emergência.
Outro cuidado importante é evitar que mercadorias, filmes plásticos ou acessórios fiquem apoiados sobre os ramais hidráulicos. Além de dificultar a atuação dos aspersores, esse tipo de prática pode gerar esforços mecânicos não previstos no projeto.
Programas de inspeção periódica, aliados ao treinamento das equipes operacionais, aumentam a confiabilidade do sistema e reduzem significativamente o risco de falhas.
Segurança estrutural e proteção contra incêndio caminham juntas
Um sistema de combate a incêndio eficiente depende diretamente da qualidade da estrutura onde ele será instalado. Porta-paletes montados fora de esquadro, níveis desalinhados, componentes danificados ou ausência de proteções contra impacto podem comprometer tanto a estabilidade da estrutura quanto o desempenho da rede hidráulica.
Por isso, antes mesmo da instalação dos sprinklers, é essencial garantir que a montagem siga rigorosamente o projeto executivo e as normas técnicas aplicáveis.
Empresas especializadas também recomendam inspeções periódicas nas estruturas metálicas para identificar deformações, corrosão, impactos ou desgaste decorrente da operação diária.
Quem deseja aprofundar esse tema pode consultar o artigo Porta Paletes: 5 Principais Dicas para Garantir a Segurança, que apresenta boas práticas para aumentar a vida útil das estruturas de armazenagem e reduzir riscos operacionais.
Da mesma forma, projetos que envolvem plataformas industriais ou áreas elevadas devem considerar a integração entre os sistemas de armazenagem e as estruturas auxiliares. O conteúdo Montagem e Desmontagem de Mezanino mostra como um planejamento adequado evita interferências entre instalações hidráulicas, estruturas metálicas e circulação de pessoas.
Conclusão
A verticalização dos armazéns trouxe ganhos significativos de capacidade e produtividade para a logística moderna. Entretanto, esse avanço também aumentou a complexidade dos projetos de proteção contra incêndio.
Nesse cenário, os sprinklers em porta paletes deixaram de ser uma solução complementar para se tornar um componente essencial em muitos centros de distribuição, principalmente quando há armazenamento em grandes alturas ou presença de materiais com elevada carga de incêndio.
Além de atender às exigências do Corpo de Bombeiros, das seguradoras e das normas técnicas, um sistema Sprinkler In-Rack corretamente projetado proporciona maior segurança para colaboradores, preserva o patrimônio da empresa e reduz o risco de paralisações causadas por incêndios.
No entanto, o sucesso desse sistema não depende apenas do dimensionamento hidráulico. A integração entre o projeto estrutural, a montagem das estantes, o posicionamento das tubulações e o planejamento operacional faz toda a diferença para garantir desempenho, durabilidade e facilidade de manutenção.
Na Montadora WZ, acreditamos que um projeto de armazenagem eficiente começa muito antes da instalação das primeiras longarinas. Quando estrutura metálica, logística e proteção contra incêndio são planejadas em conjunto, o resultado é um armazém mais seguro, mais produtivo e preparado para crescer com sustentabilidade.
